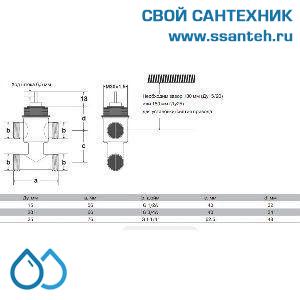

Клапан трехходовой с байпасом VSOF-415-1,0S Honeywell

для систем с высоким перепадом давления. С наружной резьбой с плоским уплотнением. С защелкой на корпусе для быстрой установки термоэлектрических приводов Smart-T Honeywell.

ПРИМЕНЕНИЕ


Клапаны трехходовые VSOF-4 Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.


СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL

Термоэлектрические приводы M4410 Honeywell, 0..10В, 100Нм, 2.5 мм

Модель	Напряжение питания	Рекомендуемый комплект заказа
M4410E1510	24 В, 50 Гц (перем.)	M4410E1510 + M44-MOD-1M/U
M4410K1515	24 В (пост.)	M4410K1515 + M44-MOD-1M/U

Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 2,5 мм

Модель	Напряжение/ Мощность Vac ; VA	Положение штока при обесточивении	Концевой выключатель	Пусковой ток, А	Длина кабеля, м	Рабочий цикл, мин.
MT4-024-NC	24; 3	выдвигается	-	0.2	1	4.0
MT4-024-NO	24; 3	втягивается	-	0.2	1	4.0
MT4-024-NC-2,5M	24; 3	выдвигается	-	0.2	2.5	4.0
MT4-024-NO-2,5M	24; 3	втягивается	-	0.2	2.5	4.0
MT4-024S-NC	24; 3	выдвигается	1	0.2	1	4.0
MT4-024S-NO	24; 3	втягивается	-	0.2	1	4.0
MT4-230-NC	230; 3	выдвигается	-	0.4	1	4.0
MT4-230-NO	230; 3	втягивается	-	0.4	1	4.0
MT4-230-NC-2,5M	230; 2	выдвигается	-	0.4	2.5	4.0
MT4-230-NO-2,5M	230; 2	втягивается	-	0.4	2.5	4.0
MT4-230S-NC	230; 3	выдвигается	1	0.4	1	4.0
MT4-230S-NO	230; 3	втягивается	1	0.4	1	4.0

ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELL


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Другие трехходовые клапаны с байпасом VSOF-4 Honeywell, ход штока 2,5 мм

Модель	Ду, мм	kvs		Макс. перепад давления, кПа		Встроенный крепеж для приводов типа MT4	Тип клапана
		A-AB	B-AB	с приводом 90Н	с приводом 180Н
VSOF-415-1.0	15	1.0	0.63	600 / 200	600 / 200	—	смесит. / разделит.
VSOF-415-1.0S	15	1.0	0.63	600 /200	600 /200	есть	смесит. / разделит.
VSOF-415-1.6	15	1.6	1.0	300 /200	300 /200	—	смесит. / разделит.
VSOF-415-1.6S	15	1.6	1.0	300 /200	300 /200	есть	смесит. / разделит.
VSOF-415-2.5	15	2.5	1.6	150	150	—	смесительный
VSOF-415-2.5S	15	2.5	1.6	150	150	есть	смесительный
VSOF-420-2.5	20	2.5	1.6	200	200	—	смесительный
VSOF-420-2.5S	20	2.5	1.6	200	200	есть	смесительный
VSOF-420-4.0	20	4.0	2.5	100	100	—	смесительный
VSOF-420-4.0S	20	4.0	2.5	100	100	есть	смесительный
VSOF-425-4.0P	25	4.0	2.5	200	200	—	смесительный
VSOF-425-5.5P	25	5.5	4.0	200	200	—	смесительный

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- При установке трехходового клапана VSOF-4 Honeywell необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В трехходовом клапане встроенная возвратная пружина используется для закрытия канала А-АВ
- Небольшие электрические приводы или термоэлектрические приводы Honeywell обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Для установки совместимых электроприводов Honeywell на клапан не требуется дополнительных соединителей или переходников, а также специального инструмента.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе. Если перепад давления на клапане превышает 60kPa, необходимо обратить внимание на возможность образования шума.
Разнообразие штуцеров обеспечивает возможность различных соединений (под пайку, наружная резьба).


ОСОБЕННОСТИ

- Регулировочная крышка для ручного регулирования
- Плоские поверхности на корпусе под монтажные инструменты
- Соединения с плоскими уплотнениями стандартных размеров


ПРИНАДЛЕЖНОСТИ

AC-15FS Honeywell|Фитинг под пайку с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
AC-15FT Honeywell|Фитинг с наружной резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
