Схема монтажа (укладки) теплого пола выглядит в виде многослойного пирога: внизу черновой пол или стяжка, затем слой теплоотражающего материала, на нем располагается собственно сама система обогрева теплого пола, на ней – полиэтиленовая пленка. Предпоследний слой варьируется в зависимости от финишного покрытия, это может быть либо фанера, ДВП для ковролина и линолеума, либо гипсокартон для плитки и керамогранита.
Начинается процесс установки, как и любой другой, с расчета теплых полов.
Первое, что нужно учесть для расчета электрического теплого пола – это площадь помещения, которое предстоит обогревать. При проектировании теплого пола необходимо помнить, что нет смысла укрывать пленкой все 100% площади комнаты. Не берут в расчет отступ от стены (около 20 см), а также поверхности, где будет расположена крупная мебель и бытовая техника.
Для расчета мощности теплого пола принимают во внимание вид напольного покрытия, которое будет использоваться. Так, например, под керамическую плитку и керамогранит лучше приобретать комплект теплого пола, рассчитанный на 220 В, а под ковролин, линолеум, ламинат и паркет – 150 В. Для установки теплых полов в сауне требуется пленка мощностью 400 Вт.
В принципе рассчитать теплый пол сможет любой человек, хоть немного знакомый с математикой и электроникой. Тем еще и хороша данная технология, что позволяет произвести расчеты и проектирование теплых полов без специальных программ.
В смету на устройство теплых полов будут входить расходы на следующие комплектующие и расходные материалы:
Если вы сами не можете или не хотите производить расчет и составлять проект теплого пола, обратитесь к нашим специалистам.
Если Вы приобрели у нас готовый комплект теплого пола, подготовьте все необходимые материалы:
Кроме этого Вам понадобятся следующие комплектующие и оборудование для установки теплых полов.

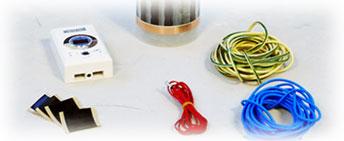

1.1 Комплект теплого пола:
1.2 Монтажный материал для пленки и напольного покрытия.

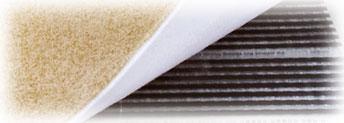

Материал с теплоотражающим эффектом (теплоизоляция под теплый пол). Обязательным условием использования термопленки является применение материала с теплоотражающим эффектом, снижающего потери тепла. Он предотвращает «уход» тепла вниз, к плитам перекрытия, отражая тепло и направляя его вверх. В качестве такого утеплителя для теплых полов разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

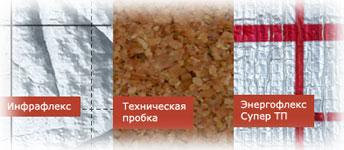

В случае укладки под мягкие напольные покрытия: линолеум, ковролин и аналоги мы рекомендуем использовать теплоизоляцию для теплого пола с мягкой прослойкой, например Инфрафлекс или Энергофлекс Супер ТП. Если вы укладываете термопленку под плитку или керамогранит, то в качестве подложки под теплый пол мы рекомендуем использовать техническую пробку.
Инфрафлекс — изоляция для теплых полов на основе полиэтилена и полиэстра, покрытый с одной стороны металлизированным лавсаном, на который нанесен печатный рисунок. Материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трёх путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае — излучение.
В местах, подверженных большим механическим нагрузкам, под керамическую плитку, керамогранит, паркет и паркетную доску рекомендуется использовать материал с твердой прослойкой, например рулонную пробку или Инфрафлекс толщиной 3 мм.
В случае установки электрических теплых полов во влажных помещениях, следует помнить, что соприкосновение термопленки с водой недопустимо. Поэтому здесь необходимо предусмотреть еще и гидроизоляцию для теплого пола.
1.3. Дополнительно для монтажа электрических теплых полов вам понадобится:
Все остальные типы покрытия можно укладывать прямо на пленку, при необходимости используя двусторонний скотч.
Технология укладки теплого пола не сложна, достаточно выполнять рекомендации и в точности следовать инструкциям производителя.

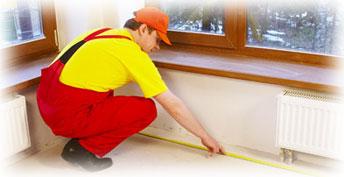

1. Определите площадь и конфигурацию поверхности, на которую Вы будете укладывать теплый пол.
Пленочный пол – это экономичный теплый пол еще и потому что термопленку рекомендуется укладывать только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф-купе и т.д.). Не обязательно покрывать пленкой все 100% поверхности пола Вашего помещения, достаточно 75 — 80% от общей площади.

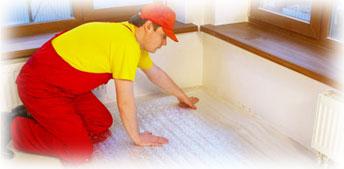

2.Уложите теплоотражающий материал
Теплоотражающий материал укладывается на подготовленную поверхность пола, которую требуется закрыть термопленкой. Затем листы материала скрепляются фольгированным скотчем. После того, как поверхность подготовлена, прямо на нее можно.
производить монтаж пленочного теплого пола.

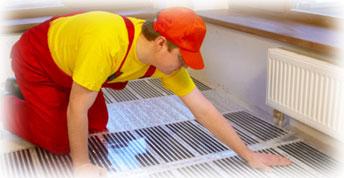

3. Разложите листы термопленки на теплоотражающий материал.
Если Вы приобрели комплект теплого пола комплектации №2, то перед тем, как разложить термопленку по площади, разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Инструкция по укладке теплого пола запрещает отрезать пленку по иным линиям. Установите на полосу контактные зажимы. Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция.
Если Вы приобрели комплект с уже установленными наконечниками, разложите отрезки термопленки по площади Вашего помещения. Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Шаг укладки теплого пола – вплотную друг к другу, так обеспечивается равномерное прогревание всей поверхности. Полосы термопленки необходимо закрепить малярным скотчем или специальной монтажной лентой для теплого пола к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия. Монтажная лента обеспечит надежное крепление теплого пола к теплоизоляции, и впоследствии вы спокойно сможете производить дальнейшие работы. При необходимости монтажная лента легко снимается.
4. Установите терморегулятор
Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

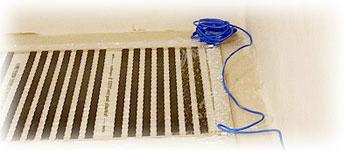

5. Уложите монтажные провода и определите места для снятия изоляции
Далее технология монтажа теплых полов предусматривает необходимость подключения теплого пола к сети.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода для теплого пола могут подключаться по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если Вы хотите сделать соединительный кабель скрытым, Вам нужно проштробить канал в стене, если наружным — используйте монтажный декоративный короб.
6. Соедините термопленку с проводом

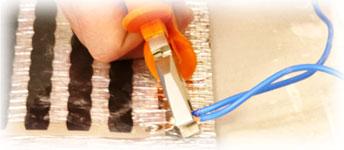

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и зажмите его с помощью пассатижей или молотка.

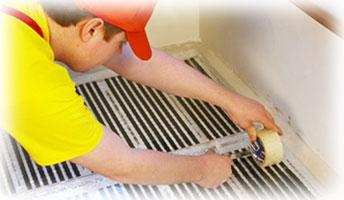

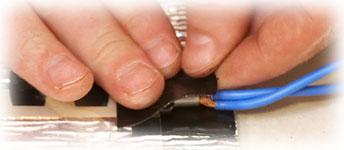

Изолируйте места подключения

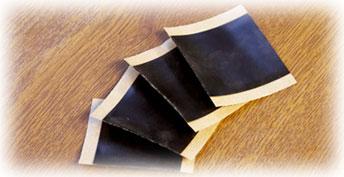

Для установки электрических теплых полов в комплект каждой полосы термопленки входит 4 отрезка изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

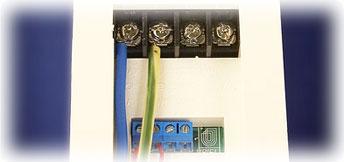

8. Подключите соединительные провода к терморегулятору
Электрическая схема подключения проводов теплого пола указана на каждом терморегуляторе.

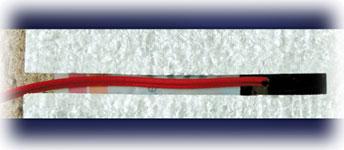

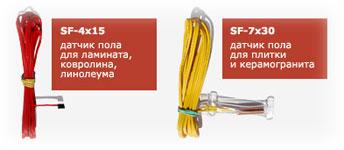

9. Установите и подключите датчик пола к терморегулятору
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавку (углубление) в теплоотражающем покрытии.
10. Подключите терморегулятор к электрической сети
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 КВт и более мы рекомендуем производить подключение через отдельный автомат. Далее инструкция по установке теплых полов предусматривает проведение проверки работоспособности системы.
11. Протестируйте систему обогрева
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

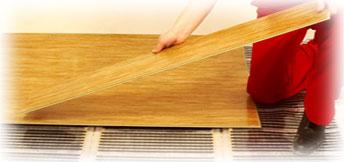

12. Уложите напольное покрытие
Напольные покрытия, не требующие дополнительной стяжки, укладываются прямо на термопленку.
При укладке плитки на цементно-клеевой раствор, для того чтобы произошла сцепка между первичной стяжкой и раствором под плиткой рекомендуется применить монтажную строительную сетку из стекловолокна с ячейками от 5 до 20 мм.
Сетка укладывается поверх термопленки, точечно крепится к первичной стяжке и придает целостность цементно-клеевой поверхности под плиткой.
13. Включите теплый пол
По такому же принципу можно производить монтаж теплого пола в ванной, в загородном доме, и в любом другом помещении, где требуется наличие дополнительного обогрева.
ВНИМАНИЕ! При проведении работ соблюдайте следующие правила монтажа теплого пола:
1. ЗАПРЕЩАЕТСЯ применение АЛЮМИНИЕВОЙ ФОЛЬГИ для теплого пола и другого материала на ее основе в качестве теплоотражающего материала. ИСПОЛЬЗУЙТЕ ТОЛЬКО МАТЕРИАЛЫ, РЕКОМЕНДОВАННЫЕ ПОСТАВЩИКОМ.
2. Запрещается укладывать плёночный тёплый пол в стяжку(под плитку).
3. ЗАПРЕЩАЕТСЯ применение контактных зажимов и наконечников других изготовителей.
4. ЗАПРЕЩАЕТСЯ включать теплый пол, не проведя изоляцию контактов и линий отреза.
5. Перед укладкой финишного покрытия пола ОБЯЗАТЕЛЬНО ПРОТЕСТИРУЙТЕ (включите) систему обогрева.
Водопроводом будем считать систему водопроводных труб и технических устройств, собранных в единое целое, для подводки воды в разные точки квартиры. Технические устройства соединяют (фитинги), перекрывают (запорная арматура) и защищают от загрязнений (фильтры) трубы водопровода.
Процесс сборки водопровода называется разводка труб водоснабжения. Развести трубы водоснабжения по квартире можно двумя способами.
1.Классический водопровод квартиры с последовательной разводкой труб при помощи тройников;
2.Современный коллекторный способ разводки труб.
О них и пойдет речь в этой статье.
Тройниковая разводка труб водопровода в квартире
Принцип работы тройниковой системы в следующем. Ко всем точкам потребления воды (кранам, смесителям, душу и т.п.) трубы от общего водопроводного стояка подводятся последовательно. Иными словами от стояка вводных запорных устройств (вентилей) отводятся две основные трубы, горячего и холодного водопровода. А от этих основных труб при помощи тройников делаются отводы ко всем точкам потребления.
Тройниковая разводка труб водопровода требует минимального количества материала и с этой стороны очень экономна. Но у неё есть один большой недостаток. Так как в основном водопроводном стояке напор воды одинаковый, то напор всех последовательно соединенных потребителей становится, зависим друг от друга. Другими словами если вы принимаете душ и одновременно решили помыть посуду на кухне, напор в душе снизится, а что еще хуже вместо «тепленькой» водички польется из душа кипяток. Это конечно не удобно. Избежать этой проблемы позволяет коллекторная разводка труб водопровода.
Коллекторная разводка труб водопровода в квартире
При коллекторной разводке водопроводных труб в квартире,к каждому потребителю воды в квартире (раковина,мойка и т.д.) подводятся отдельные трубы водоснабжения от коллекторов установленных на водяном вводе в квартиру.Обычно это сантехнический шкаф.
Коллектор это устройство, которое имеет один ввод и необходимое количество выводов. Количество выводов коллектора подбирается по количеству точек потребления воды в квартире. Каждый потребитель воды, мойка на кухне, раковина в ванной, душ, стиральная машина, унитаз и Т.П.)подключается к отдельному выводу коллектор. Каждый коллекторный вывод может независимо перекрываться, не нарушая работу других потребителей (для этого на каждом выходе коллектора установлены вентили). При этом коллектор обеспечивает равномерное давление во всех отводных трубах.
Удобство коллекторной разводки
Коллекторная разводка водопровода удобна не только равномерным напором для всех потребителей. Коллектор очень удобен при ремонте водопровода.
Если вам нужно поменять кран на кухне не нужно отключать общий водопроводный стояк, что нужно было бы сделать при тройниковой разводке, достаточно перекрыть на коллекторе вентиль кухонного отвода. При этом ремонтировать кран на кухне можно хоть месяц. Во всех других потребителях вода будет. И это еще один плюс коллекторной разводки водопровода в квартире.
Да и эстетика ремонта имеет не последнее значение. При коллекторной разводе водопровода все трубы напрямую идут от коллектора до точки потребления. Это позволяет прятать водопровод в стены, что выглядит более эстетично по сравнению с открытой тройниковой системой водопровода.
Материалы для водопроводной разводки квартиры
Для тройниковой разводки водопровода следует использовать полипропиленовые или пластиковые трубы.
В полипропиленовые трубы и в детали для их соединения (фитинги) вмурованы металлические резьбовые соединения, что позволяет соединять их как элементарным наворачиванием. Для уплотнения соединения используется сантехнические пасты, лен или ФУМ ленту. ФУМ лента это фторопластовый уплотнительный материал. Пластиковые трубы соединяются методом специальной сварки. Для этого требуется специальный аппарат для сварки пластиковых труб.
Для коллекторной разводки водопровода следует использовать металлопластиковые трубы высокого давления. Они легко гнутся руками, режутся простыми прецизионными ножницами и легко соединяются цанговыми фитингами.
